Altis Gen5

Installation/Montage

Montagebügel wird an verschiedenen Befestigungspunkten befestigt (eine M20-Schraube oder zwei M14-Schrauben). Rahmen an Bügel mit M10-Sechskantschraube befestigt, Position kann horizontal (100 mm) verändert werden (nur bei Version mit 3 und 2 LED-Modulen). Neigbare LED-Module am Rahmen mit M8-Sechskantschrauben befestigt. Umlegbarer Bügel für untergehängte Positionierung und verschiedene Montagekonfigurationen, einschließlich Pendel-, Wand-, Aufputz- und Dachmontage. Die LED-Module sind mit einem Verteilerkasten mit einem einfachen Klemmanschlusssystem vorverdrahtet.
Eine separat gelieferte Vorschaltgerätebox kann bis zu 200m von der Leuchte entfernt montiert werden und besitzt vier verschiedene Kabelverschraubungen: 1 x M25-Kabelverschraubung für Kabeldurchmesser zwischen 10 und 17 mm mit Steckklemmen für Drähte bis zu 2,5 mm² für die Netzversorgung (220-400V / 50-60Hz); 2 x M16-Kabelverschraubungen für Kabeldurchmesser zwischen 5 und 10 mm für IN/OUT-Steuerung; 1 x M32-Kabelverschraubung für Kabeldurchmesser zwischen 13 und 21 mm mit Steckklemmen für Drähte bis zu 2,5 mm² (ein 7-adriges Kabel, Länge nach Kundenwunsch, nicht von Thorn bereitgestellt, für den elektrischen Anschluss des Fluters – 8-adrig bei Einsatz eines NTC). LED-Statusanzeige für Vorschaltgerätebox. Vier Öffnungen an den Ecken des Netzteilgehäuses ermöglichen verschiedene Montageoptionen, gemäß Installationsanleitung.
Anschlussdose ist bei 2- und 3-moduligen Ausführungen enthalten.
Präzise Ausrichtungseinheit ist erhältlich und kann oben oder unten auf jedem LED-Modul eingestellt werden.

Spezifikation

To specify state:

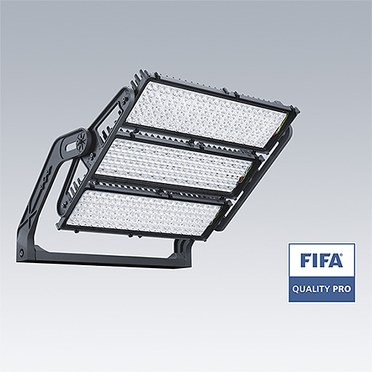

High power LED floodlight for sports and area lighting. With a wide range of CCT/CRI/TLCI (3000K, 4000K and 5700K, CRI from 70 to 90+ and TLCI up to 90+) to cover all the application requirements and flicker free operation suitable for HDTV broadcasting. The floodlight allows optics to be mixed and has tiltable LED modules to optimize lighting designs and minimize number of floodlights in an installation. Each module can be individually tilted for optimum control. Compact floodlight (30,8kg for three bricks version, 23kg for two bricks version, 18,7kg for two bricks version light bracket and 9,6kg for 1 brick version), highly resistant (IP66, IK08), available with 11 excellent lighting distributions plus louvre options. To be completed with compact and light gearbox IP66 with RDM-DMX or DALI control interface. Premium gearbox housing made of die-cast aluminum with “fishbone” fins to guarantee a better thermal management in all permitted mounting positions and a full working range at ambient temperature -40°C/+45°C. Equipped in the frontal panel with LED signal to indicate the status of the gearbox. Lifetime greater than 50khrs. Surge level 10kV for Common mode and differential mode. Hot restrike and flicker-free up to 1000 frames per second (required for 100-50% output level) for HDTV camera. The gearbox can be installed on the bracket of the floodlight, using the mounting accessory, inside the mast or remotely up to 200m from the floodlight. A Performance alternative gearbox is available to a similar specification - see data sheets for details. Maximum driving current must be selected according to the constraint from the targeted application, advice may be obtained from your local representative or using myProduct configurator.
As Thorn Altis Gen5
