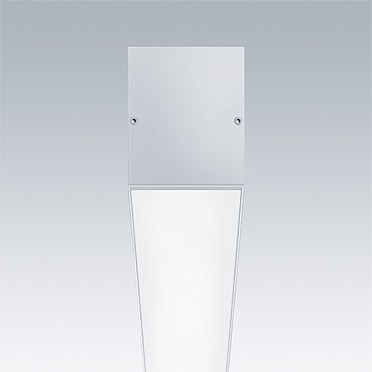

Equaline
Equaline‘s flexibles und modulares System ermöglicht beste Beleuchtungsergebnisse für jede Räumlichkeit
- Rechteckiges Design ermöglicht optimale Beleuchtungsergebnisse, ohne die Raumarchitektur zu beeinträchtigen
- Einfache Installation in Gipskarton und in Moduldecken sowie auch mühelose Installation als Anbau- und Pendelleuchte und dies sogar in und an der Wand.
- Equaline ermöglicht eine einfache Installation für Elektriker dank eines simplen Aufbau.
- Pulverbeschichtetes Aluminiumgehäuse für hochwertigen, eleganten Look
- Abdeckung in opal (PM) für diffuse und LRO für normgerechte Beleuchtung (UGR<19)
- Nicht dimmbar (HF) und DALI dimmbar (HFIX)
- Notbeleuchtung mit einem 3 Stunden Akku
- Um eine Equaline Lichtlinie zu konfigurieren bitte verwenden Sie den Konfigurator und klicken auf „go to myProduct Equaline“
Material/Ausfertigung
Gehäuse: extrudiertes Aluminium in pulverbeschichteter Ausführung
Abdeckung: opal (PM) / LRO
Endkappe: aluminium in pulverbeschichteter Ausführung
Installation/Montage
Geeignet für Einbau-, Anbau- oder Pendelmontage. Befestigungen sind Installationsbügel für die Einbaumontage, Federn für die Anbaumontage und Abhängezubehör für die Pendelmontage.
Einspeisung über die Rückseite des Kanals zur Klemme auf dem LED-Balken. Elektrische Verbindung zwischen den LED-Balken einfach möglich mit dem Durchgangsverdrahtungs Set und mechanische Verbindung möglich mit Metallverbinder im inneren des Aluminiumkanals. Mögliche Anordnung in Linien als auch mit Eckelementen in L, U und quadratischen Formen mit opaler Abdeckung (PM), LRO nur in gerader Linie möglich.
Spezifikation
Ausschreibungstext:
Eine flexible LED Lichtlinie mit Aluminiumgehäuse und opaler (PM) und LRO Abdeckung.
Längen von 600, 1200 und 1800 mm für Einzelleuchten in Moduldecken sowie 1000, 1250, 1500, 1750, 2000 und 3000 mm für Einbau Gipskarton und Moduldecken, Anbau- und Pendelinstallation. Eckelemente in 541 (Rahmenlos), 546 (schmaler Rahmen – Fs) und 553 mm (breiter Rahmen – F). Montage als Einzelleuchte als auch im Lichtband möglich. Lumenpaket von 1760 lm/m.
Thorn Equaline oder gleichwertig.
Neues Produkt
LumExpress Produkt
eControl Produkt
▼ Equaline Kanal, ohne Rahmen
| Beschreibung | Typ | Gewicht (Kg) | Artikelnummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL C L1000 LRO SRE | LED | 2.10 | 96631999 | ||||||
| EQL C L1000 LRO WH | LED | 2.10 | 96632029 | ||||||
| EQL C L1000 PM SRE | LED | 2.10 | 96631993 | ||||||
| EQL C L1000 PM WH | LED | 2.10 | 96632023 | ||||||
| EQL C L1250 LRO SRE | LED | 2.60 | 96632000 | ||||||
| EQL C L1250 LRO WH | LED | 2.60 | 96632030 | ||||||
| EQL C L1250 PM SRE | LED | 2.60 | 96631994 | ||||||
| EQL C L1250 PM WH | LED | 2.60 | 96632024 | ||||||
| EQL C L1500 LRO SRE | LED | 3.20 | 96632001 | ||||||
| EQL C L1500 LRO WH | LED | 3.20 | 96632031 | ||||||
| EQL C L1500 PM SRE | LED | 3.20 | 96631995 | ||||||
| EQL C L1500 PM WH | LED | 3.20 | 96632025 | ||||||
| EQL C L1750 LRO SRE | LED | 3.70 | 96632002 | ||||||
| EQL C L1750 LRO WH | LED | 3.70 | 96632032 | ||||||
| EQL C L1750 PM SRE | LED | 3.70 | 96631996 | ||||||
| EQL C L1750 PM WH | LED | 3.70 | 96632026 | ||||||
| EQL C L2000 LRO SRE | LED | 4.20 | 96632003 | ||||||
| EQL C L2000 LRO WH | LED | 4.20 | 96632033 | ||||||
| EQL C L2000 PM SRE | LED | 4.20 | 96631997 | ||||||
| EQL C L2000 PM WH | LED | 4.20 | 96632027 | ||||||
| EQL C L3000 LRO SRE | LED | 6.30 | 96632004 | ||||||
| EQL C L3000 LRO WH | LED | 6.30 | 96632034 | ||||||
| EQL C L3000 PM SRE | LED | 6.30 | 96631998 | ||||||
| EQL C L3000 PM WH | LED | 6.30 | 96632028 |
▼ Equaline Kanal, ohne Rahmen, Ecke
| Beschreibung | Typ | Gewicht (Kg) | Artikelnummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL CL C L541 PM SRE | LED | 2.20 | 96631961 | ||||||
| EQL CL C L541 PM WH | LED | 2.20 | 96631963 | ||||||
| EQL CL C L791 PM SRE | LED | 3.20 | 96633615 | ||||||
| EQL CL C L791 PM WH | LED | 3.20 | 96633616 |
▼ Equaline Kanal, Standardrahmen
| Beschreibung | Typ | Gewicht (Kg) | Artikelnummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL C L1000 LRO WH F | LED | 2.10 | 96632017 | ||||||
| EQL C L1000 PM WH F | LED | 2.10 | 96632009 | ||||||
| EQL C L1200 LRO WH F | LED | 2.50 | 96632016 | ||||||
| EQL C L1200 PM WH F | LED | 2.50 | 96632006 | ||||||
| EQL C L1250 LRO WH F | LED | 2.60 | 96632018 | ||||||
| EQL C L1250 PM WH F | LED | 2.60 | 96632010 | ||||||
| EQL C L1500 LRO WH F | LED | 3.20 | 96632019 | ||||||
| EQL C L1500 PM WH F | LED | 3.20 | 96632011 | ||||||
| EQL C L1750 LRO WH F | LED | 3.70 | 96632020 | ||||||
| EQL C L1750 PM WH F | LED | 3.70 | 96632012 | ||||||
| EQL C L1800 LRO WH F | LED | 3.80 | 96632008 | ||||||
| EQL C L1800 PM WH F | LED | 3.80 | 96632007 | ||||||
| EQL C L2000 LRO WH F | LED | 4.20 | 96632021 | ||||||
| EQL C L2000 PM WH F | LED | 4.20 | 96632013 | ||||||
| EQL C L3000 LRO WH F | LED | 6.30 | 96632022 | ||||||
| EQL C L3000 PM WH F | LED | 6.30 | 96632014 | ||||||
| EQL C L600 LRO WH F | LED | 1.30 | 96632015 | ||||||
| EQL C L600 PM WH F | LED | 1.30 | 96632005 |
▼ Equaline Kanal, Standardrahmen, Ecke
| Beschreibung | Typ | Gewicht (Kg) | Artikelnummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL CL C L553 PM WH F | LED | 2.20 | 96631962 | ||||||
| EQL CL C L803 PM WH F | LED | 3.20 | 96633619 |
▼ Equaline Kanal, schmaler Rahmen
| Beschreibung | Typ | Gewicht (Kg) | Artikelnummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL C L1000 LRO SRE FS | LED | 2.10 | 96632041 | ||||||
| EQL C L1000 LRO WH FS | LED | 2.10 | 96632053 | ||||||
| EQL C L1000 PM SRE FS | LED | 2.10 | 96632035 | ||||||
| EQL C L1000 PM WH FS | LED | 2.10 | 96632047 | ||||||
| EQL C L1250 LRO SRE FS | LED | 2.60 | 96632042 | ||||||
| EQL C L1250 LRO WH FS | LED | 2.60 | 96632054 | ||||||
| EQL C L1250 PM SRE FS | LED | 2.60 | 96632036 | ||||||
| EQL C L1250 PM WH FS | LED | 2.60 | 96632048 | ||||||
| EQL C L1500 LRO SRE FS | LED | 3.20 | 96632043 | ||||||
| EQL C L1500 LRO WH FS | LED | 3.20 | 96632055 | ||||||
| EQL C L1500 PM SRE FS | LED | 3.20 | 96632037 | ||||||
| EQL C L1500 PM WH FS | LED | 3.20 | 96632049 | ||||||
| EQL C L1750 LRO SRE FS | LED | 3.70 | 96632044 | ||||||
| EQL C L1750 LRO WH FS | LED | 3.70 | 96632056 | ||||||
| EQL C L1750 PM SRE FS | LED | 3.70 | 96632038 | ||||||
| EQL C L1750 PM WH FS | LED | 3.70 | 96632050 | ||||||
| EQL C L2000 LRO SRE FS | LED | 4.20 | 96632045 | ||||||
| EQL C L2000 LRO WH FS | LED | 4.20 | 96632057 | ||||||
| EQL C L2000 PM SRE FS | LED | 4.20 | 96632039 | ||||||
| EQL C L2000 PM WH FS | LED | 4.20 | 96632051 | ||||||
| EQL C L3000 LRO SRE FS | LED | 6.30 | 96632046 | ||||||
| EQL C L3000 LRO WH FS | LED | 6.30 | 96632058 | ||||||
| EQL C L3000 PM SRE FS | LED | 6.30 | 96632040 | ||||||
| EQL C L3000 PM WH FS | LED | 6.30 | 96632052 |
▼ Equaline Kanal, schmaler Rahmen, Ecke
| Beschreibung | Typ | Gewicht (Kg) | Artikelnummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL CL C L546 PM SRE FS | LED | 2.20 | 96631958 | ||||||
| EQL CL C L546 PM WH FS | LED | 2.20 | 96631959 | ||||||
| EQL CL C L796 PM SRE FS | LED | 3.20 | 96633617 | ||||||
| EQL CL C L796 PM WH FS | LED | 3.20 | 96633618 |
▼ Equaline Lichtleiste
| Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL B 830 HF L1000 | 1.20 | 96631949 | |||||||
| EQL B 830 HF L1000 HO | 1.10 | 96634929 | |||||||
| EQL B 830 HF L1250 | 1.50 | 96631950 | |||||||
| EQL B 830 HF L1250 HO | 1.32 | 96634930 | |||||||
| EQL B 830 HF L1500 | 1.70 | 96631951 | |||||||
| EQL B 830 HF L1500 HO | 1.55 | 96634931 | |||||||
| EQL B 830 HF L1750 | 2.00 | 96631952 | |||||||
| EQL B 830 HF L1750 HO | 1.77 | 96634932 | |||||||
| EQL B 830 HF L2000 | 2.20 | 96631953 | |||||||
| EQL B 830 HF L2000 HO | 2.00 | 96634933 | |||||||
| EQL B 840 HF L1000 | 1.20 | 96631944 | |||||||
| EQL B 840 HF L1000 HO | 1.10 | 96634924 | |||||||
| EQL B 840 HF L1250 | 1.50 | 96631945 | |||||||
| EQL B 840 HF L1250 HO | 1.32 | 96634925 | |||||||
| EQL B 840 HF L1500 | 1.70 | 96631946 | |||||||
| EQL B 840 HF L1500 HO | 1.55 | 96634926 | |||||||
| EQL B 840 HF L1750 | 2.00 | 96631947 | |||||||
| EQL B 840 HF L1750 HO | 1.77 | 96634927 | |||||||
| EQL B 840 HF L2000 | 2.20 | 96631948 | |||||||
| EQL B 840 HF L2000 HO | 2.00 | 96634928 |
▼ Equaline Lichtleiste, Ecke
| Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL CL B 830 HF L527x527 | 1.20 | 96631957 | |||||||
| EQL CL B 830 HF L527X527 HO | 1.37 | 96634937 | |||||||
| EQL CL B 840 HF L527x527 | 1.20 | 96631956 | |||||||
| EQL CL B 840 HF L527X527 HO | 1.37 | 96634936 |
▼ Equaline Lichtleiste, dimmbar
▼ Equaline Lichtleiste, dimmbar, Ecke
| Beschreibung | Typ | Gewicht (Kg) | Artikelnummer | ||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL CL B 830 HFIX L527x527 | 1.20 | 96631955 | |||||||
| EQL CL B 830 HFIX L527X527 HO | 1.37 | 96634935 | |||||||
| EQL CL B 840 HFIX L527x527 | 1.20 | 96631954 | |||||||
| EQL CL B 840 HFIX L527X527 HO | 1.37 | 96634934 | |||||||
| EQL CL B 927-65 HFIX L777X777 | LED | 1.69 | 96633579 |
▼ Equaline Lichtleiste, dimmbar, Notlichtversion
| Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL B 830 HFIX L1500 E3D | 2.05 | 96685735 | |||||||
| EQL B 840 HFIX L1500 E3D | 2.05 | 96685737 |
▼ Equaline Zubehör
| Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL CON SET | 0.23 | 96632071 | |||||||
| EQL COV LRO 1000 | 0.50 | 96632073 | |||||||
| EQL COV PM 1000 | 0.28 | 96632072 | |||||||
| EQL EC SET SRE L20 | 0.24 | 96632067 | |||||||
| EQL EC SET SRE L9 | 0.24 | 96632061 | |||||||
| EQL EC SET WH L20 | 0.24 | 96632065 | |||||||
| EQL EC SET WH L9 | 0.27 | 96632059 | |||||||
| EQL F EC SET WH L20 | 0.27 | 96632066 | |||||||
| EQL F EC SET WH L9 | 0.27 | 96632060 | |||||||
| EQL FS EC SET SRE L20 | 0.24 | 96632070 | |||||||
| EQL FS EC SET SRE L9 | 0.24 | 96632064 | |||||||
| EQL FS EC SET WH L20 | 0.24 | 96632069 | |||||||
| EQL FS EC SET WH L9 | 0.24 | 96632063 | |||||||
| SLOIN slim/EQL/SLOT1/SLOT2 DV Kit | 0.20 | 22169873 |
▼ Equaline Montagezubehör, Einbau in Gipskartondecken und modular
| Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL MOD HTB BRACKET FRNT SET | 0.30 | 96631974 | |||||||
| EQL MOD HTB BRACKET SD 1200 SET | 1.40 | 96631973 | |||||||
| EQL MOD HTB BRACKET SD 600 SET | 0.70 | 96631972 | |||||||
| EQL MOD VTB BRACKET SET | 0.35 | 96631969 | |||||||
| EQL MOUNT NIV PB SET | 0.35 | 96631968 | |||||||
| SLN2/SLOIN/EQL MOUNT NIV PB SET | 0.34 | 22169303 |
▼ Equaline Montagezubehör, Aufputz- und Pendelmontage
| Beschreibung | Gewicht (Kg) | Artikelnummer | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EQL WALL MOUNTING TOOL | 0.30 | 96631971 | |||||||
| SLN2/SLOIN/EQL WALL BRACKET SRE | 0.16 | 22170338 | |||||||
| SLN2/SLOIN/EQL WALL BRACKET WH | 0.16 | 22171124 | |||||||
| SLN2/SLOIN/SLOIN slim/EQL mount disc SET | 0.00 | 22169965 | |||||||
| SLN2/SLOIN/SLOT2 EQL ASI1 SR E-L | 0.10 | 22157368 | |||||||
| SLN2/SLOIN/SLOT2/EQL ASI1 WH E-L | -0.10 | 22156788 | |||||||
| SLN2/SLOIN/SLOT2/EQL ASI2 SR E-L | -0.20 | 22157369 | |||||||
| SLN2/SLOIN/SLOT2/EQL ASI2 WH E-L | -0.20 | 22156789 | |||||||
| TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI1 O-L | 0.07 | 22169178 | |||||||
| TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI2 O-L | 0.80 | 22169179 | |||||||
| TECTON/CONTUS/SLN2/SLOIN/SLOT2/EQL AD | 0.20 | 22169175 |
